Bép Cắt Laser Đầu Nhọn/Dạng Nón

Lưu ý: Các thông số kích thước và chất liệu trên được tổng hợp theo nhóm bép đầu nhọn phổ biến trên thị trường. Cần xác nhận các phiên bản thực tế của Maxcut trước khi công bố danh sách kích thước đang bán.

4. ƯU ĐIỂM NỔI BẬT CỦA BÉP CẮT LASER ĐẦU NHỌN

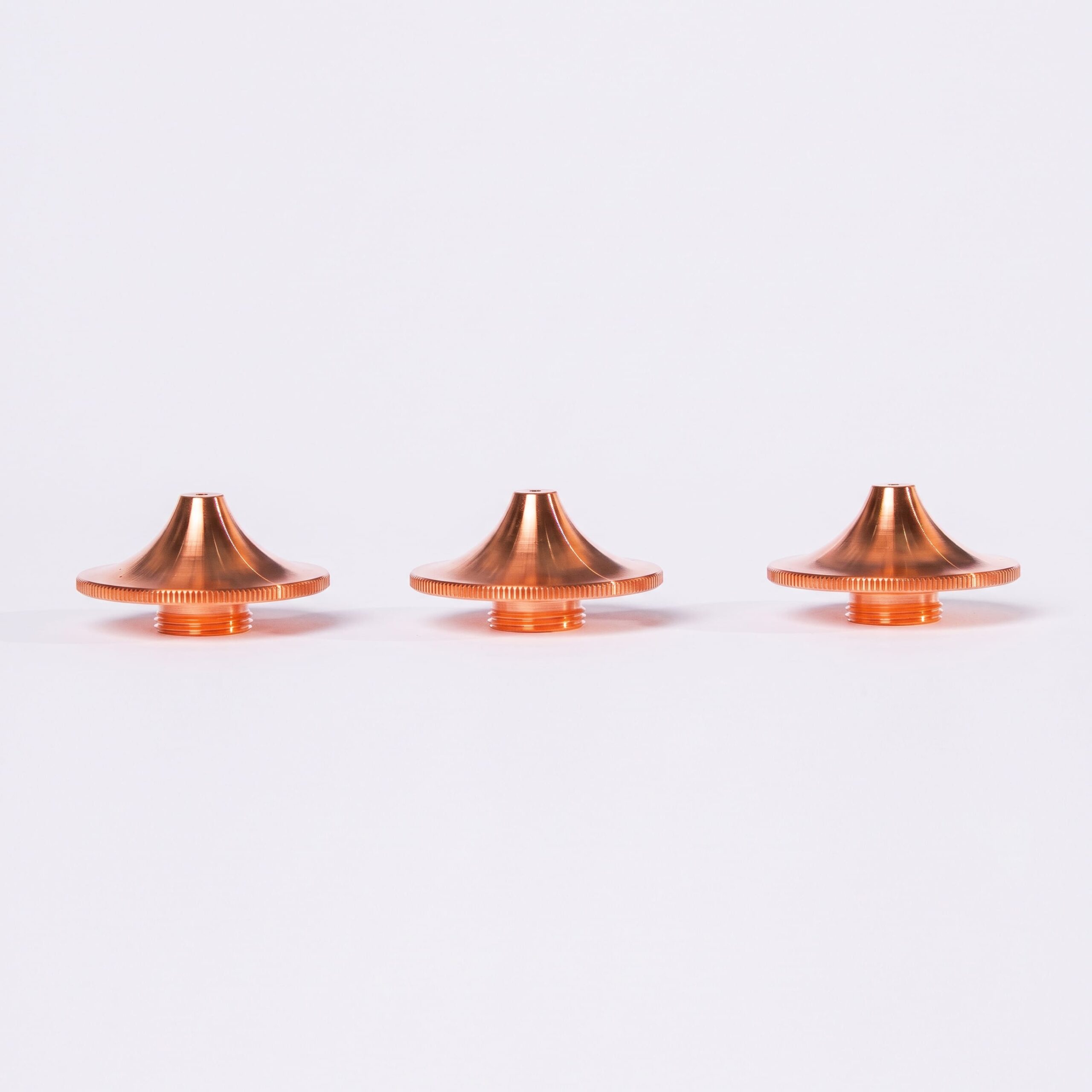

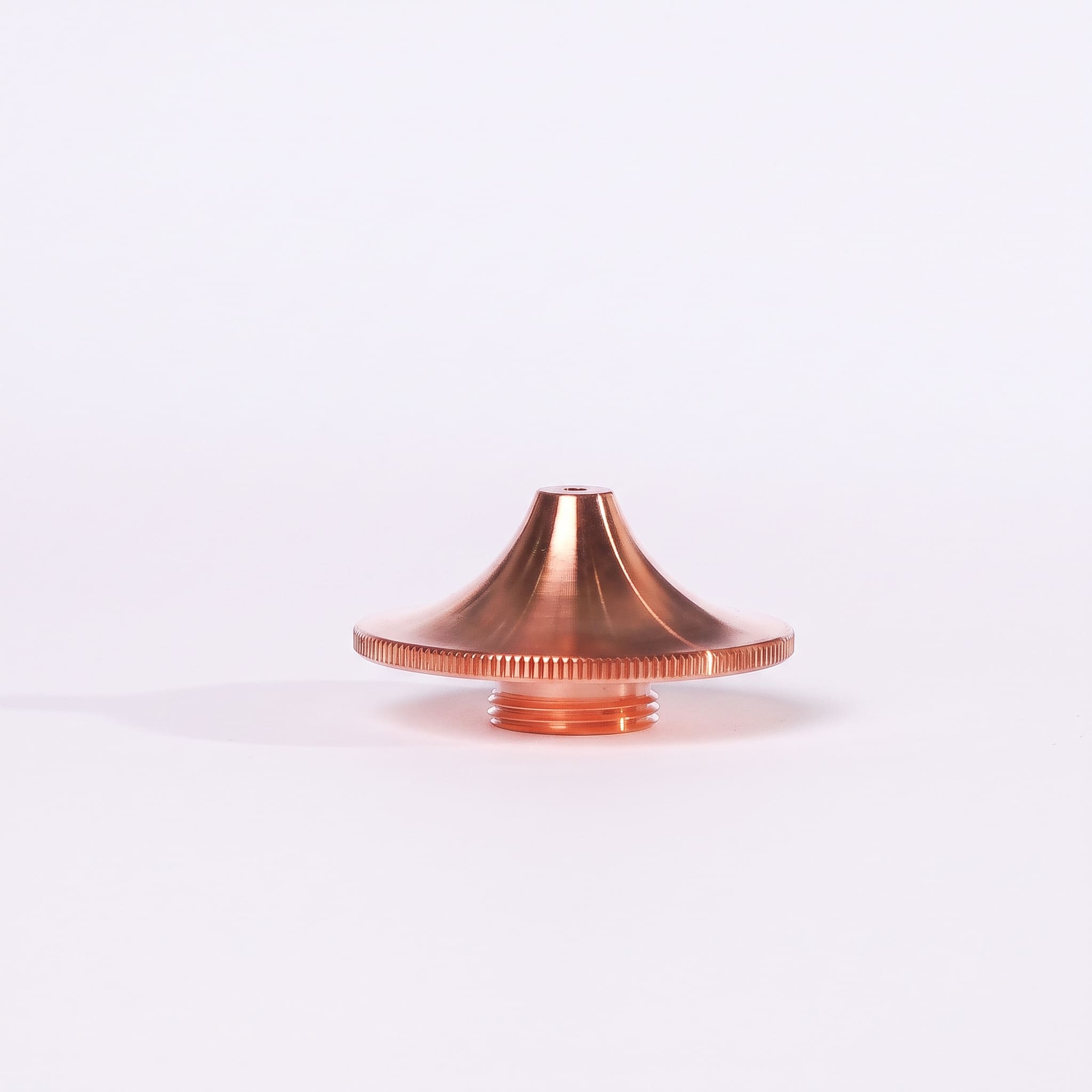

Thiết kế dạng nón thuôn nhọn: Phần đầu được thiết kế thuôn nhỏ về phía lỗ thoát khí, hỗ trợ định hướng luồng khí phụ trợ đến khu vực gia công, giúp quá trình cắt diễn ra ổn định khi kết hợp với chế độ cắt phù hợp.

Khả năng dẫn nhiệt tốt: Những dòng bép được chế tạo từ đồng hoặc hợp kim đồng có khả năng dẫn nhiệt và dẫn điện tốt, đáp ứng yêu cầu làm việc trong hệ thống đầu cắt laser.

Đa dạng kích thước lỗ bép: Các cỡ lỗ từ Ø0.8 mm đến Ø10 mm trên thị trường cho phép lựa chọn theo từng điều kiện gia công. Trong đó, những cỡ phổ biến như Ø1.0, Ø1.5, Ø2.0 và Ø3.0 mm được sử dụng trong nhiều chế độ cắt kim loại.

Có nhiều kiểu cấu tạo: Bép đầu nhọn có thể được sản xuất dưới dạng đơn hoặc đôi, tạo ra đặc tính dòng khí khác nhau để đáp ứng yêu cầu của từng quy trình.

Hỗ trợ cải thiện chất lượng đường cắt: Khi lựa chọn đúng kích thước lỗ, áp suất khí và căn chỉnh đồng tâm, bép giúp duy trì dòng khí phụ trợ phù hợp, góp phần hạn chế bavia, xỉ bám và các khuyết tật trên cạnh cắt.

Dễ tháo lắp và bảo dưỡng: Thiết kế chân ren giúp kỹ thuật viên thuận tiện kiểm tra, vệ sinh và thay thế bép khi bị hư hỏng, hỗ trợ duy trì hiệu quả vận hành thiết bị.

5. KINH NGHIỆM LỰA CHỌN BÉP CẮT PHÙ HỢP CHO MÁY CẮT LASER

Việc lựa chọn đúng bép cắt laser đóng vai trò quan trọng trong quá trình gia công kim loại, bởi kích thước lỗ, cấu tạo và khả năng tương thích của bép có thể ảnh hưởng đến luồng khí phụ trợ, chất lượng đường cắt và hiệu quả vận hành máy.

Để lựa chọn bép cắt laser đầu nhọn phù hợp, kỹ thuật viên và doanh nghiệp cần quan tâm đến những yếu tố sau:

Lựa chọn bép theo loại đầu cắt laser

Mỗi dòng đầu cắt laser có yêu cầu riêng về kích thước ren, đường kính ngoài, chiều cao và hình dạng bép. Vì vậy, cần kiểm tra thông số kỹ thuật trước khi lựa chọn sản phẩm thay thế.

Ví dụ, loại bép có cấu hình M11 × D28 × H15 mm tương ứng với ren M11, đường kính ngoài 28 mm và chiều cao 15 mm. Cấu hình này chỉ phù hợp với những đầu cắt sử dụng đúng tiêu chuẩn kết nối tương ứng.

Đối với các dòng đầu cắt Raytools, Precitec, BOCI, WSX hoặc các thương hiệu khác, người sử dụng nên đối chiếu mã đầu cắt và kích thước thực tế thay vì lựa chọn dựa trên hình dáng bên ngoài.

Lựa chọn theo đường kính lỗ bép

Đường kính lỗ bép ảnh hưởng đến lưu lượng và đặc tính dòng khí phụ trợ tại vị trí gia công.

Các kích thước thường gặp gồm:

• Ø0.8 – Ø1.5 mm: Phù hợp với một số chế độ cắt yêu cầu kiểm soát dòng khí qua lỗ nhỏ.

• Ø2.0 – Ø3.0 mm: Được sử dụng trong nhiều ứng dụng gia công kim loại với yêu cầu lưu lượng khí khác nhau.

• Ø3.5 – Ø5.0 mm: Có thể được lựa chọn cho những chế độ cắt yêu cầu lưu lượng khí lớn hơn.

• Trên Ø5.0 mm: Thường dành cho các cấu hình hoặc ứng dụng chuyên dụng theo thiết kế của nhà sản xuất.

Tuy nhiên, đường kính lỗ bép không được lựa chọn chỉ dựa vào chiều dày vật liệu mà cần xem xét đồng thời công suất máy, loại khí, áp suất và chế độ cắt.

Lựa chọn theo vật liệu gia công

Mỗi loại kim loại có đặc tính và yêu cầu cắt khác nhau, do đó cần lựa chọn bép phù hợp.

Đối với thép carbon: Các chế độ cắt sử dụng khí oxy cần bép có cấu tạo và kích thước lỗ phù hợp để hỗ trợ phản ứng cắt và đẩy xỉ nóng chảy khỏi rãnh cắt.

Đối với inox: Thường sử dụng khí nitơ khi cần hạn chế oxy hóa bề mặt cắt. Bép cần đáp ứng yêu cầu về áp suất và lưu lượng khí để góp phần tạo mép cắt sạch.

Đối với nhôm và hợp kim nhôm: Cần lựa chọn bép theo công suất máy, chiều dày kim loại và khí phụ trợ nhằm duy trì khả năng loại bỏ vật liệu nóng chảy hiệu quả.

Lựa chọn bép đơn hoặc bép đôi

Bép cắt laser có hai kiểu cấu tạo phổ biến:

Bép đơn (Single Layer Nozzle): Có cấu trúc dẫn khí một lớp, thường được sử dụng trong một số quy trình cắt bằng khí nitơ hoặc khí nén.

Bép đôi (Double Layer Nozzle): Có cấu trúc dẫn khí hai lớp, thường được lựa chọn trong một số quy trình cắt oxy theo thiết kế của nhà sản xuất.

Không có loại bép nào tốt hơn trong mọi trường hợp. Cần sử dụng đúng cấu tạo mà đầu cắt và chế độ công nghệ yêu cầu.

Lựa chọn theo chất liệu và chất lượng gia công

Bép cắt laser thường được sản xuất từ đồng hoặc hợp kim đồng nhờ khả năng dẫn nhiệt, dẫn điện và tính phù hợp với gia công cơ khí chính xác.

Một bép cắt chất lượng cần đảm bảo lỗ thoát khí đồng đều, chân ren chính xác, bề mặt hoàn thiện tốt và không xuất hiện các khuyết tật như méo đầu, lệch lỗ hoặc bavia gia công.

Ngoài ra, khách hàng nên lựa chọn nhà cung cấp có thông tin kỹ thuật rõ ràng để được hỗ trợ kiểm tra kích thước, khả năng tương thích và lựa chọn đúng sản phẩm.

Việc lựa chọn bép cắt laser phù hợp không chỉ giúp duy trì chất lượng đường cắt mà còn góp phần giảm nguy cơ lỗi gia công và tối ưu chi phí vận hành, bảo dưỡng máy.

6. KHI NÀO CẦN THAY BÉP CẮT LASER ĐẦU NHỌN?

Bép cắt laser là linh kiện tiêu hao thường xuyên làm việc gần khu vực gia công có nhiệt độ cao, tia lửa và kim loại nóng chảy. Sau một thời gian sử dụng, bép có thể bị bám xỉ, biến dạng hoặc hư hỏng, ảnh hưởng đến dòng khí phụ trợ và chất lượng đường cắt.

Dưới đây là những dấu hiệu cho thấy cần kiểm tra và cân nhắc thay thế bép cắt.

Đầu bép bị cháy hoặc biến dạng

Trong quá trình cắt, những sự cố như va chạm với vật liệu, xỉ bắn ngược hoặc điều kiện vận hành không phù hợp có thể khiến đầu bép bị cháy, móp hoặc biến dạng.

Khi hình dạng đầu bép thay đổi, đặc tính phân bố khí phụ trợ có thể bị ảnh hưởng, làm giảm chất lượng đường cắt. Trường hợp bép biến dạng rõ rệt, nên thay thế bằng sản phẩm đúng thông số kỹ thuật.

Lỗ thoát khí bị méo hoặc hư hỏng

Lỗ thoát khí là vị trí quan trọng quyết định đặc tính dòng khí đi qua bép. Nếu lỗ bị méo, mòn không đều hoặc hư hỏng, khí phụ trợ có thể phân bố không chính xác.

Một số biểu hiện có thể gặp gồm đường cắt không đều, xỉ bám nhiều ở một phía hoặc khó duy trì chất lượng gia công ổn định.

Khi lỗ bép không còn đảm bảo hình dạng và kích thước theo thiết kế, cần thay thế bép mới.

Bép bị bám xỉ nghiêm trọng

Trong quá trình gia công, kim loại nóng chảy có thể bắn ngược và bám lên phần đầu bép.

Nếu xỉ tích tụ nhiều, lỗ thoát khí có thể bị cản trở, ảnh hưởng đến dòng khí và hiệu quả cắt.

Đối với xỉ bám nhẹ, có thể vệ sinh bằng phương pháp phù hợp. Trường hợp xỉ bám cứng, gây biến dạng hoặc không thể làm sạch an toàn, nên thay bép.

Chất lượng đường cắt giảm bất thường

Khi máy xuất hiện các hiện tượng như bavia nhiều, xỉ bám không đều, đường cắt bị lệch hoặc chất lượng sản phẩm giảm, bép cắt là một trong những bộ phận cần kiểm tra.

Tuy nhiên, những hiện tượng này cũng có thể xuất phát từ áp suất khí, tiêu cự, tốc độ cắt hoặc tình trạng thấu kính. Vì vậy, cần kiểm tra tổng thể trước khi xác định nguyên nhân.

Chân ren bị hư hỏng

Chân ren giúp cố định bép với cụm đầu cắt. Khi ren bị chờn, mòn hoặc biến dạng, bép có thể không được lắp đặt chắc chắn, gây ảnh hưởng đến vị trí làm việc.

Trong trường hợp này, nên thay bép để hạn chế rủi ro trong quá trình vận hành.

Lưu ý: Không có thời gian thay bép cố định cho mọi loại máy. Tần suất thay thế phụ thuộc vào điều kiện gia công, tần suất sử dụng và tình trạng thực tế của sản phẩm.

7. NHỮNG LỖI THƯỜNG GẶP KHI SỬ DỤNG BÉP CẮT LASER

Trong quá trình vận hành máy cắt laser CNC Fiber, một số lỗi có thể liên quan đến tình trạng bép cắt hoặc việc lựa chọn thông số không phù hợp.

Việc xác định và xử lý kịp thời các lỗi liên quan đến bép cắt giúp hạn chế tình trạng sản phẩm lỗi, giảm thời gian dừng máy và duy trì điều kiện gia công ổn định.

8. HƯỚNG DẪN SỬ DỤNG VÀ BẢO DƯỠNG BÉP CẮT LASER ĐÚNG CÁCH

Để đảm bảo bép cắt hoạt động hiệu quả và hạn chế nguy cơ hư hỏng, người sử dụng cần thực hiện đúng quy trình kiểm tra, lắp đặt và bảo dưỡng.

Bước 1: Kiểm tra thông số trước khi lắp đặt

Xác định kích thước ren, đường kính ngoài, chiều cao, đường kính lỗ và kiểu cấu tạo phù hợp với đầu cắt laser đang sử dụng.

Bước 2: Kiểm tra tình trạng bép

Quan sát phần đầu, lỗ thoát khí và chân ren. Đảm bảo sản phẩm không bị biến dạng, cháy hoặc có dị vật gây tắc nghẽn.

Bước 3: Tiến hành lắp đặt

Dừng máy theo quy trình an toàn của nhà sản xuất, sau đó lắp bép vào đúng vị trí trên đầu cắt. Siết với lực phù hợp, tránh làm hỏng phần ren kết nối.

Bước 4: Kiểm tra độ đồng tâm

Sau khi lắp đặt, cần căn chỉnh đồng tâm giữa tia laser và lỗ bép theo quy trình kỹ thuật của nhà sản xuất.

Bước 5: Thiết lập thông số cắt

Điều chỉnh áp suất khí phụ trợ, tiêu cự, tốc độ cắt và khoảng cách bép đến bề mặt vật liệu phù hợp với yêu cầu gia công.

Bước 6: Kiểm tra và vệ sinh định kỳ

Sau khi sử dụng, kiểm tra tình trạng bép và vệ sinh các vết bám bằng dụng cụ phù hợp. Không sử dụng vật cứng để khoan, mài hoặc làm thay đổi kích thước lỗ thoát khí.

Lưu ý: Nên bảo quản bép chưa sử dụng trong bao bì sạch, khô ráo và tránh va đập. Khi phát hiện bép bị biến dạng hoặc hư hỏng ảnh hưởng đến chất lượng đường cắt, cần thay thế đúng chủng loại.

9. TẠI SAO NÊN LỰA CHỌN BÉP CẮT LASER TẠI MAXCUT?

Maxcut – Phụ Kiện CNC cung cấp các loại vật tư, phụ kiện phục vụ quá trình vận hành, sửa chữa và bảo dưỡng máy cắt laser CNC Fiber.

Bép cắt laser đầu nhọn là sản phẩm phục vụ nhu cầu thay thế phụ kiện tại các xưởng gia công kim loại, doanh nghiệp cơ khí và nhà máy sản xuất.

Khi lựa chọn sản phẩm tại Maxcut, khách hàng có thể được hỗ trợ kiểm tra các yếu tố kỹ thuật quan trọng như kích thước ren, đường kính lỗ, cấu tạo bép và khả năng tương thích với đầu cắt đang sử dụng.

Bên cạnh bép cắt laser, Maxcut còn cung cấp những phụ kiện khác như vòng sứ, kính bảo vệ laser, que vệ sinh kính và các vật tư phục vụ bảo dưỡng hệ thống đầu cắt CNC.
