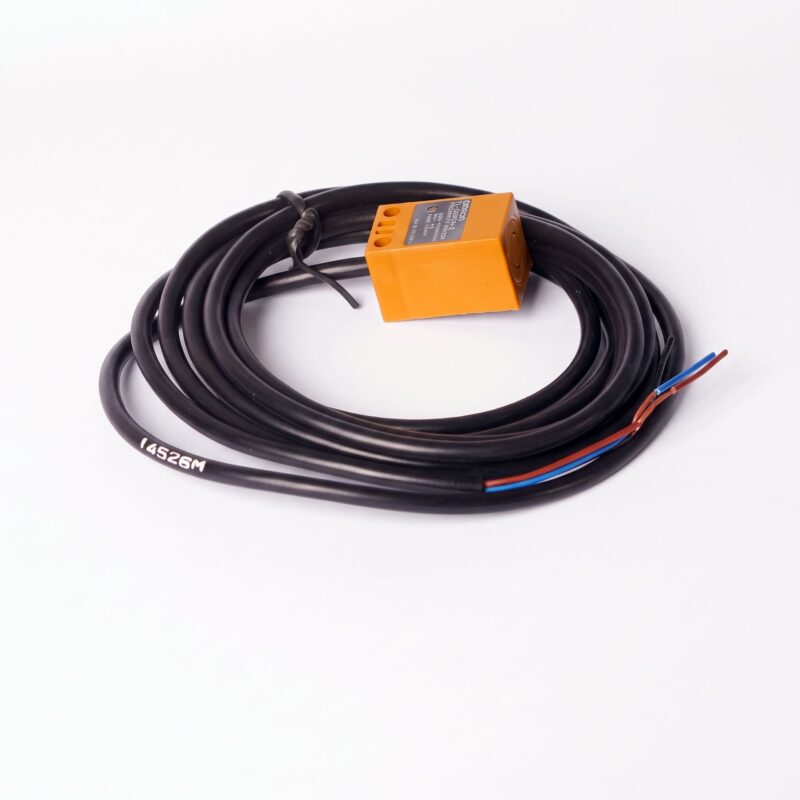

Cảm Biến Tiệm Cận Omron TL-Q5MC1

Nguồn: Thông số kỹ thuật chính hãng Omron dành cho TL-Q5MC1.

4. ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN TIỆM CẬN OMRON TL-Q5MC1

Phát hiện kim loại nhanh, không cần tiếp xúc: Cảm biến sử dụng nguyên lý điện cảm, giúp nhận biết vật thể kim loại mà không cần tiếp xúc trực tiếp. Điều này giúp hạn chế hao mòn cơ học trong các ứng dụng phát hiện vị trí hoặc trạng thái chi tiết máy.

Khoảng cách phát hiện 5 mm: Với khoảng cách phát hiện danh định 5 mm và phạm vi cài đặt 0–4 mm, TL-Q5MC1 đáp ứng nhiều ứng dụng nhận biết vị trí kim loại ở khoảng cách gần.

Thiết kế nhỏ gọn, thuận tiện lắp đặt: Thân cảm biến có dạng hộp chữ nhật 17 × 17 × 28 mm, thích hợp bố trí tại các vị trí có không gian lắp đặt hạn chế trên máy móc công nghiệp.

Ngõ ra NPN thường mở, dễ tích hợp điều khiển: Cấu hình NPN NO cho phép kết nối với các bộ điều khiển và đầu vào PLC có thông số điện tương thích, hỗ trợ xử lý tín hiệu phát hiện trong hệ thống tự động hóa.

Khả năng đáp ứng nhanh: Tần số đáp ứng 500 Hz và thời gian đáp ứng không quá 2 ms giúp cảm biến phù hợp với nhiều ứng dụng phát hiện vật thể chuyển động hoặc tín hiệu vị trí.

Thiết kế phù hợp môi trường công nghiệp: Sản phẩm có cấp bảo vệ IP67, vỏ bằng nhựa ABS chịu nhiệt và tích hợp mạch bảo vệ đấu ngược cực nguồn, hạn chế tác động của một số điều kiện môi trường và sai sót cấp nguồn.

5. ỨNG DỤNG CỦA CẢM BIẾN TIỆM CẬN TL-Q5MC1 TRONG MÁY MÓC CÔNG NGHIỆP

Cảm biến tiệm cận Omron TL-Q5MC1 được sử dụng trong những hệ thống cần phát hiện sự hiện diện hoặc xác định vị trí vật thể kim loại ở khoảng cách gần.

Ứng dụng trong máy CNC

Cảm biến có thể được sử dụng để phát hiện vị trí của các chi tiết kim loại trên máy CNC, cơ cấu chuyển động hoặc cụm thiết bị tự động, với điều kiện thông số lắp đặt và ngõ ra phù hợp.

Tùy thiết kế máy, tín hiệu từ cảm biến có thể được đưa về bộ điều khiển để xác nhận vị trí hoặc trạng thái cơ cấu.

Ứng dụng trong dây chuyền sản xuất

Trên dây chuyền sản xuất tự động, TL-Q5MC1 có thể hỗ trợ phát hiện sự xuất hiện của sản phẩm kim loại, xác nhận vật thể đã đến vị trí mong muốn hoặc tạo tín hiệu cho quá trình điều khiển tiếp theo.

Ứng dụng trong cơ cấu cơ khí tự động

Cảm biến có thể được sử dụng để nhận biết vị trí của bàn trượt, bộ phận chuyển động, cơ cấu gá kẹp hoặc những chi tiết máy bằng kim loại.

Ứng dụng trong hệ thống điều khiển PLC

Với ngõ ra NPN NO và nguồn cấp 12–24VDC, cảm biến phù hợp với những hệ thống PLC được thiết kế để nhận tín hiệu từ cảm biến NPN.

Lưu ý: TL-Q5MC1 là cảm biến phát hiện kim loại, không phải cảm biến quang phát hiện mọi loại vật liệu. Nếu đối tượng là nhựa, gỗ hoặc vật liệu phi kim, cần lựa chọn công nghệ cảm biến phù hợp hơn.

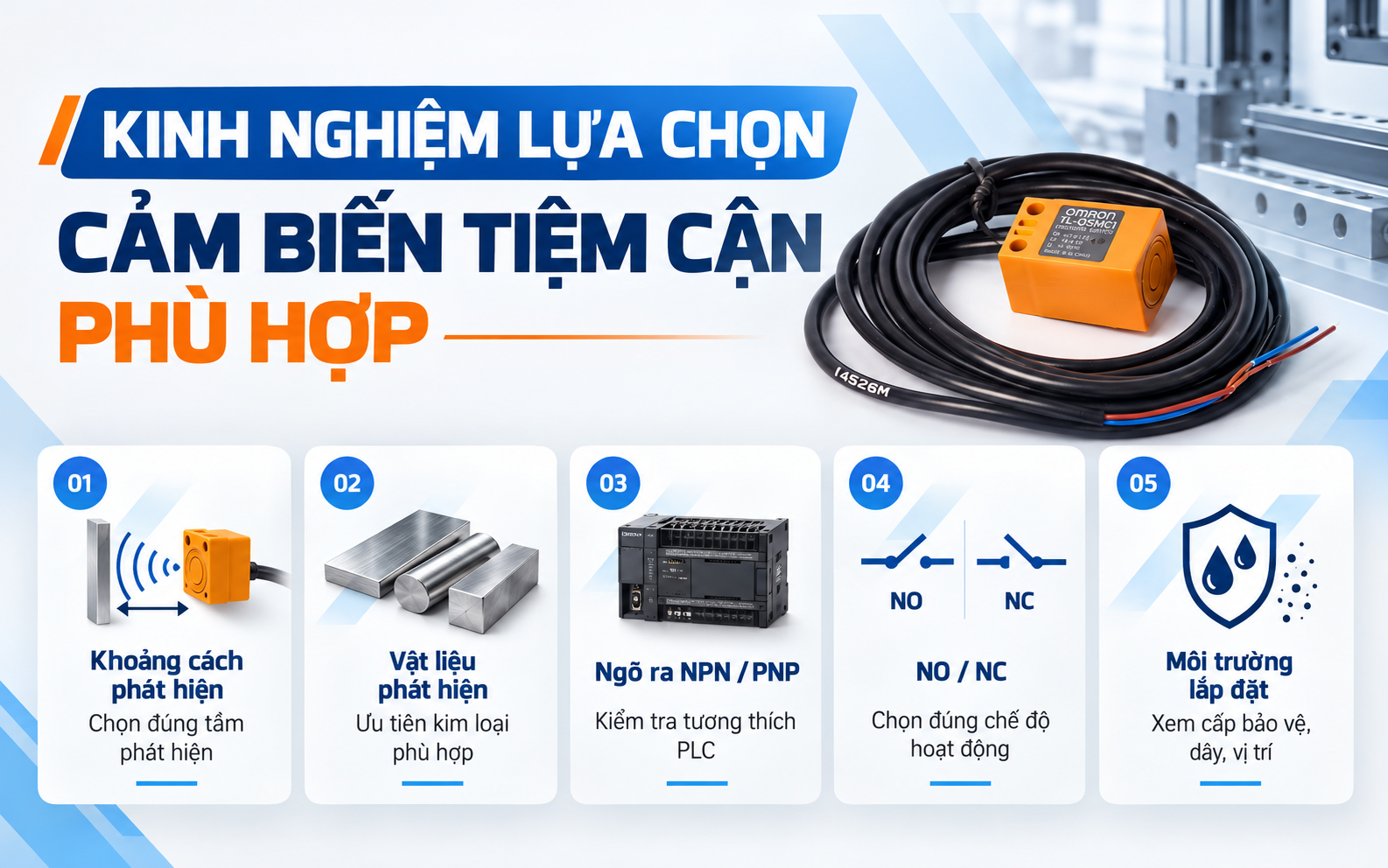

6. KINH NGHIỆM LỰA CHỌN CẢM BIẾN TIỆM CẬN PHÙ HỢP

Việc lựa chọn đúng cảm biến tiệm cận có vai trò quan trọng trong quá trình vận hành máy móc công nghiệp. Sử dụng cảm biến không phù hợp có thể gây ra tình trạng không nhận tín hiệu, phát hiện sai vị trí hoặc không tương thích với bộ điều khiển.

Để lựa chọn cảm biến tiệm cận Omron TL-Q5MC1 phù hợp, cần quan tâm đến những yếu tố sau.

Lựa chọn theo khoảng cách phát hiện

TL-Q5MC1 có khoảng cách phát hiện danh định 5 mm, tuy nhiên Omron khuyến nghị phạm vi cài đặt từ 0–4 mm.

Khi lắp đặt, cần tính toán khoảng cách từ bề mặt cảm biến đến vật thể cần phát hiện, đồng thời xem xét rung động và sai lệch cơ khí trong quá trình vận hành.

Không nên lắp cảm biến tại đúng giới hạn phát hiện tối đa nếu ứng dụng yêu cầu tín hiệu ổn định.

Lựa chọn theo loại vật liệu cần phát hiện

Cảm biến TL-Q5MC1 được thiết kế chủ yếu để phát hiện kim loại có từ tính, đặc biệt là sắt và thép.

Đối với các kim loại không có từ tính như nhôm, đồng hoặc đồng thau, khoảng cách phát hiện thường giảm so với vật chuẩn bằng sắt.

Vì vậy, cần kiểm tra vật liệu và kích thước đối tượng trước khi lựa chọn.

Lựa chọn theo kiểu ngõ ra NPN hoặc PNP

Đây là một trong những yếu tố quan trọng khi thay thế cảm biến.

• NPN: Khi tác động, transistor ngõ ra dẫn tín hiệu về phía 0V.

• PNP: Khi tác động, transistor ngõ ra cấp tín hiệu về phía dương nguồn.

Mã TL-Q5MC1 sử dụng ngõ ra NPN, trong khi mã TL-Q5MB1 thuộc cùng dòng có ngõ ra PNP. Hai loại không thể mặc định thay thế trực tiếp nếu đầu vào bộ điều khiển không tương thích.

Lựa chọn theo chế độ thường mở hoặc thường đóng

TL-Q5MC1 có chế độ NO – Normally Open, nghĩa là transistor ngõ ra chuyển sang trạng thái dẫn khi phát hiện đối tượng.

Omron cũng có phiên bản TL-Q5MC2 hoạt động theo chế độ thường đóng NC.

Khi thay thế cảm biến, cần kiểm tra đúng mã sản phẩm để tránh hệ thống điều khiển nhận tín hiệu ngược so với thiết kế ban đầu.

Lựa chọn theo chiều dài dây và vị trí lắp đặt

Omron có phiên bản TL-Q5MC1 dây 2 m và dây 5 m. Người mua cần lựa chọn chiều dài dây phù hợp với khoảng cách đến tủ điện hoặc bộ điều khiển.

Không nên chỉ dựa vào hình ảnh sản phẩm để xác định chiều dài dây vì các phiên bản có ngoại hình tương tự nhau.

Lựa chọn theo môi trường làm việc

Cần kiểm tra nhiệt độ, độ ẩm, bụi bẩn, sự rung động và khả năng tiếp xúc với chất lỏng tại vị trí lắp đặt.

TL-Q5MC1 có cấp bảo vệ IP67 và nhiệt độ hoạt động theo công bố của Omron từ -25°C đến +70°C. Tuy nhiên, các điều kiện vượt quá thông số của nhà sản xuất có thể ảnh hưởng đến độ ổn định và tuổi thọ cảm biến.

Lựa chọn đúng cảm biến tiệm cận giúp duy trì khả năng phát hiện ổn định, hạn chế lỗi tín hiệu và giảm thời gian dừng máy để kiểm tra hoặc thay thế linh kiện.

7. KHI NÀO CẦN THAY CẢM BIẾN TIỆM CẬN OMRON TL-Q5MC1?

Cảm biến tiệm cận không có tiếp điểm cơ học nên hạn chế được hao mòn do va chạm trong quá trình phát hiện. Tuy nhiên, sau thời gian sử dụng, cảm biến vẫn có thể gặp sự cố do tác động cơ học, môi trường hoặc lỗi điện.

Cảm biến không phát hiện vật thể kim loại

Nếu vật thể kim loại đã đi vào đúng phạm vi phát hiện nhưng cảm biến không thay đổi trạng thái, cần kiểm tra nguồn cấp, khoảng cách lắp đặt, vật liệu phát hiện và tình trạng cảm biến.

Nếu các điều kiện đều phù hợp nhưng cảm biến vẫn không hoạt động, cần kiểm tra và cân nhắc thay thế.

Đèn báo phát hiện không hoạt động đúng

TL-Q5MC1 được trang bị đèn chỉ thị màu đỏ.

Trong điều kiện hoạt động bình thường, đèn báo giúp kỹ thuật viên theo dõi trạng thái phát hiện. Nếu đèn không sáng khi có đối tượng hoặc trạng thái đèn không phù hợp với điều kiện thực tế, cần kiểm tra nguồn và cảm biến tiệm cận.

Tín hiệu đầu ra không ổn định

Tình trạng tín hiệu phát hiện chập chờn có thể xuất phát từ khoảng cách lắp đặt không phù hợp, vật thể rung lắc, nhiễu điện, nguồn cấp không ổn định hoặc dây dẫn bị hư hỏng.

Nếu đã kiểm tra các yếu tố liên quan mà tín hiệu vẫn bất thường, cần đánh giá tình trạng cảm biến tiệm cận.

Thân cảm biến bị nứt hoặc biến dạng

Cảm biến bị va đập, nứt vỏ hoặc hư hỏng bề mặt phát hiện có thể ảnh hưởng đến khả năng bảo vệ linh kiện bên trong.

Nếu thân cảm biến tiệm cận bị hư hỏng nghiêm trọng, nên thay thế để hạn chế nguy cơ sự cố trong quá trình vận hành.

Dây tín hiệu bị đứt hoặc hư hỏng

Dây kết nối bị đứt, dập, bong vỏ cách điện hoặc tiếp xúc điện kém có thể làm mất nguồn hoặc khiến tín hiệu đầu ra không ổn định.

Cần kiểm tra dây trước khi kết luận cảm biến bị lỗi. Trường hợp dây liền thân hỏng nặng hoặc không thể sửa chữa an toàn, nên thay thế cảm biến.

Lưu ý: Không có chu kỳ thay thế cố định cho mọi cảm biến TL-Q5MC1. Nên thay thế dựa trên tình trạng kỹ thuật và kết quả kiểm tra thực tế.

8. NHỮNG LỖI THƯỜNG GẶP KHI SỬ DỤNG CẢM BIẾN TIỆM CẬN TL-Q5MC1

Trong quá trình vận hành, cảm biến tiệm cận có thể gặp một số hiện tượng như không phát hiện kim loại, tín hiệu chập chờn hoặc đầu ra không phản hồi đúng trạng thái.

9. HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN OMRON TL-Q5MC1

Để cảm biến hoạt động đúng kỹ thuật, cần đấu nối theo sơ đồ của nhà sản xuất và đảm bảo tương thích với hệ thống điều khiển.

Bước 1: Kiểm tra nguồn điện

Đảm bảo nguồn cấp tương thích với cảm biến, thông thường sử dụng 12–24VDC.

Bước 2: Xác định chức năng dây

Đối chiếu màu dây và chức năng với sơ đồ Omron. Với ngõ ra NPN, cần sử dụng đầu vào PLC hoặc mạch điều khiển phù hợp.

Bước 3: Lắp đặt cảm biến

Cố định cảm biến ở vị trí phù hợp, đảm bảo bề mặt phát hiện hướng về phía vật thể kim loại cần nhận biết.

Bước 4: Điều chỉnh khoảng cách phát hiện

Thiết lập khoảng cách làm việc trong phạm vi 0–4 mm theo khuyến nghị của Omron đối với vật thể chuẩn.

Bước 5: Kiểm tra tín hiệu hoạt động

Sau khi kiểm tra an toàn và cấp nguồn, đưa vật kim loại vào vùng phát hiện để quan sát đèn báo và trạng thái đầu vào của bộ điều khiển.

Bước 6: Kiểm tra trong quá trình vận hành

Theo dõi sự ổn định của tín hiệu, tình trạng dây dẫn và vị trí cố định cảm biến tiệm cận. Nếu phát hiện tín hiệu bất thường, cần kiểm tra trước khi tiếp tục sử dụng.

Lưu ý: Không đấu trực tiếp ngõ ra cảm biến vào tải vượt quá 50 mA. Không tự ý đấu ngõ ra NPN vào đầu vào chỉ hỗ trợ PNP khi chưa có mạch giao tiếp phù hợp.
