Cấu Tạo Máy Cắt Laser CNC 6 Linh Kiện Quyết Định Độ Bền Và Độ Chính Xác

Cấu tạo máy cắt laser CNC là yếu tố kỹ thuật cốt lõi quyết định trực tiếp đến tốc độ gia công, độ chính xác của đường cắt cũng như tuổi thọ vận hành của hệ thống. Trong ngành cơ khí chế tạo và gia công kim loại tấm, việc nắm rõ thông số kỹ thuật và chức năng từng linh kiện giúp doanh nghiệp chủ động trong khâu chọn mua, vận hành và bảo trì thiết bị.

Một hệ thống máy cắt laser CNC tiêu chuẩn công nghiệp được cấu thành từ 6 bộ phận chính dưới đây.

MỤC LỤC

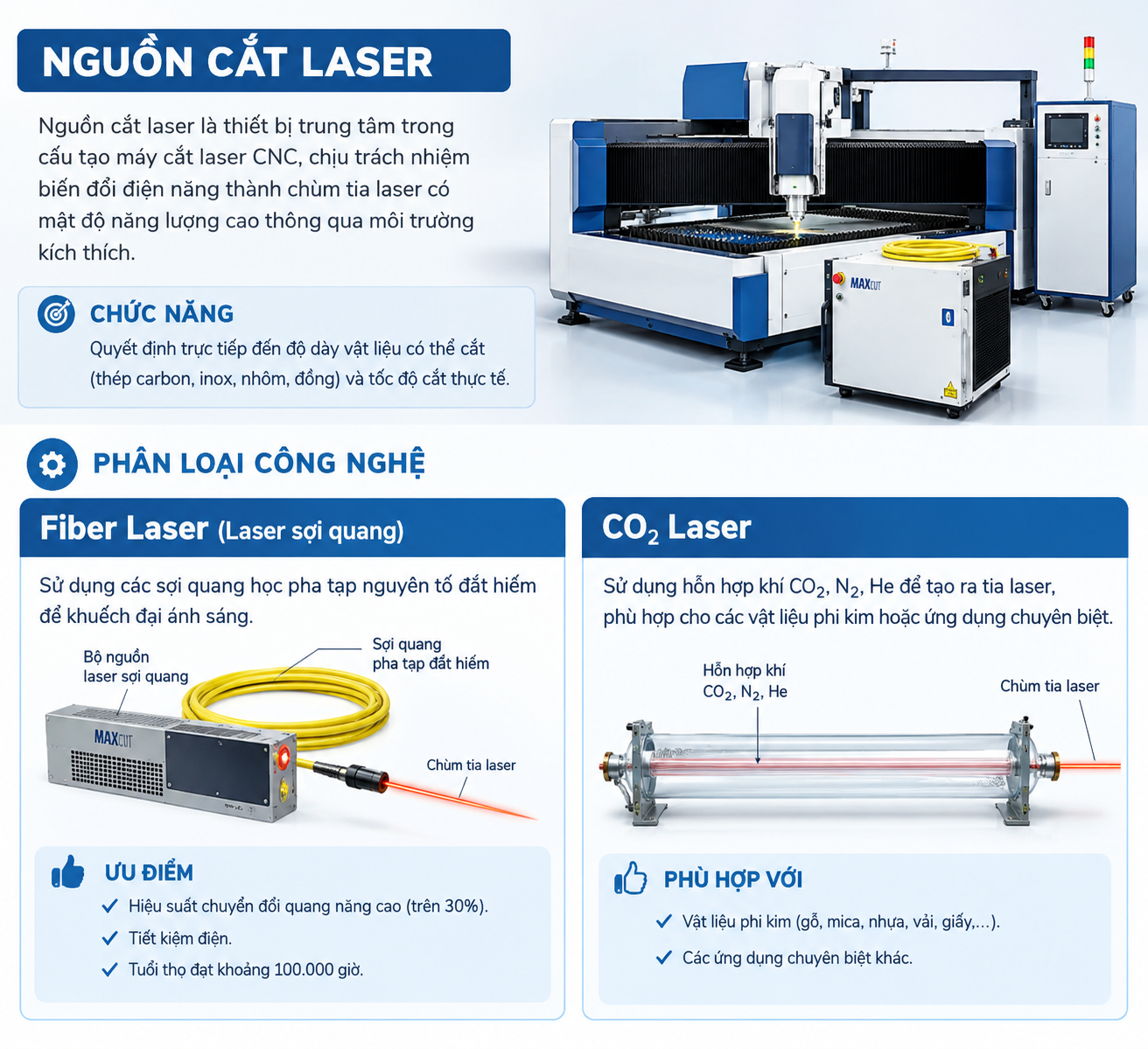

1. Nguồn Cắt Laser (Laser Source)

Nguồn cắt laser là thiết bị trung tâm trong cấu tạo máy cắt laser CNC, chịu trách nhiệm biến đổi điện năng thành chùm tia laser có mật độ năng lượng cao thông qua môi trường kích thích.

– Chức năng: Quyết định trực tiếp đến độ dày vật liệu có thể cắt (thép carbon, inox, nhôm, đồng) và tốc độ cắt thực tế.

Phân loại công nghệ:
- Fiber Laser (Laser sợi quang): Sử dụng các sợi quang học pha tạp nguyên tố đất hiếm để khuếch đại ánh sáng. Ưu điểm là hiệu suất chuyển đổi quang năng cao (trên 30%), tiết kiệm điện và tuổi thọ đạt khoảng 100.000 giờ.
- CO2 Laser: Sử dụng hỗn hợp khí CO2, N2, He để tạo ra tia laser, phù hợp cho các vật liệu phi kim hoặc ứng dụng chuyên biệt.

2. Đầu Cắt Laser (Laser Cutting Head)

Trong cấu tạo máy cắt laser CNC, đầu cắt laser nhận chùm tia laser từ nguồn truyền qua sợi cáp quang, sau đó hội tụ tia sáng xuống một điểm có đường kính cực nhỏ trên bề mặt phôi gia công.

– Cấu tạo chi tiết: Bao gồm thấu kính hội tụ, kính bảo vệ bụi, béc cắt (Nozzle) và hệ thống cảm biến chiều cao.

– Cơ chế tự động (Autofocus): Các dòng đầu cắt hiện đại trang bị động cơ điều chỉnh tiêu cự tự động, giúp duy trì điểm hội tụ chuẩn xác theo từng độ dày vật liệu và bù xê dịch khi phôi cắt có độ cong vênh.

3. Hệ Thống Điều Khiển CNC (CNC Controller)

Hệ thống điều khiển CNC là trung tâm xử lý dữ liệu của cỗ máy, nhận bản vẽ kỹ thuật và chuyển đổi thành các lệnh điều khiển chuyển động cùng các tham số vận hành.

– Chức năng:

- Đọc và xử lý mã lệnh từ phần mềm CAD/CAM (G-code).
- Điều khiển tọa độ chuyển động đồng bộ của các trục X, Y, Z.
- Quản lý áp suất và lưu lượng khí cắt bổ trợ (O2, N2, Khí nén).
- Giám sát hệ thống cảm biến và kích hoạt cảnh báo an toàn khi xảy ra sự cố.

4. Hệ Thống Động Cơ Và Truyền Động (Motors & Drive System)

Hệ thống này trong cấu tạo máy cắt laser CNC chịu trách nhiệm biến các tín hiệu điện từ bộ điều khiển CNC thành chuyển động cơ học chính xác của đầu cắt trên khung máy.

– Linh kiện cấu thành: Động cơ Servo (X, Y, Z), thanh răng – bánh răng nghiêng (Rack & Pinion), ray trượt tuyến tính (Linear Guide) và hộp số giảm tốc độ chính xác cao.

– Yêu cầu kỹ thuật: Đảm bảo khả năng gia tốc nhanh, độ rơ cơ khí cực thấp và duy trì độ chính xác lặp lại trong khoảng $\pm 0.02\text{ mm}$

5. Khung Bệ Máy (Machine Bed)

Khung bệ máy là kết cấu chịu lực nền tảng trong cấu tạo máy cắt laser CNC, nâng đỡ toàn bộ hệ thống trục truyền động, đầu cắt và tải trọng của phôi kim loại gia công.

– Quy trình gia công: Khung bệ thường được kết cấu từ thép tấm hàn gia cường hoặc đúc nguyên khối. Sau khi hàn đúc, khung bắt buộc phải qua quá trình xử lý nhiệt (ủ khử ứng suất) để loại bỏ hoàn toàn lực co kéo nội tại của kim loại.

– Tác dụng: Giữ độ phẳng tiêu chuẩn, triệt tiêu lực quán tính và độ rung lắc khi đầu cắt tăng tốc hoặc đổi hướng đột ngột.

6. Các Hệ Thống Phụ Trợ Hỗ Trợ Vận Hành

Để hoàn thiện cấu tạo máy cắt laser CNC hoạt động ổn định và liên tục, hệ thống cần tích hợp các thiết bị phụ trợ chuyên dụng:

– Hệ thống làm mát bằng nước (Chiller): Duy trì nhiệt độ hoạt động tiêu chuẩn cho nguồn laser và đầu cắt, tránh hiện tượng quá nhiệt gây suy giảm công suất hoặc hỏng linh kiện.

– Hệ thống cấp khí bổ trợ: Đưa khí O2, N2 hoặc khí nén áp suất cao vào vùng cắt để thổi bốc hơi kim loại lỏng, làm sạch đường cắt và bảo vệ thấu kính.

– Hệ thống hút bụi và xử lý khói: Thu gom khói bụi phát sinh trong quá trình đốt cháy kim loại, bảo vệ môi trường làm việc và linh kiện quang học.

Tư Vấn Kỹ Thuật Máy Cắt Laser CNC Tại Maxcut

Đánh giá chính xác cấu tạo máy cắt laser CNC giúp doanh nghiệp lựa chọn cấu hình máy phù hợp với nhu cầu sản xuất, hạn chế rủi ro hỏng hóc và tối ưu chi phí đầu tư dài hạn.

Maxcut là đơn vị chuyên cung cấp các dòng máy cắt laser CNC và linh kiện thay thế chính hãng. Đội ngũ kỹ sư của Maxcut sẵn sàng hỗ trợ tư vấn chuyên sâu về thông số kỹ thuật, cấu hình thiết bị và giải pháp gia công tối ưu cho doanh nghiệp.
